Hydraulika siłowa: kluczowe zasady działania i zastosowania przemysłowe

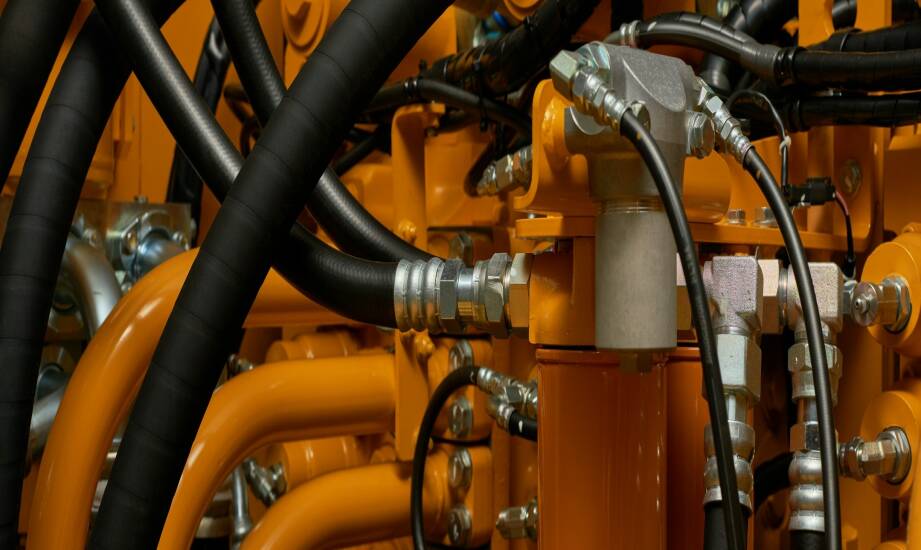

Na hali produkcyjnej często pada krótkie pytanie: „Dlaczego ta prasa ma taką siłę, skoro napęd jest względnie mały?”. Odpowiedź zwykle brzmi: hydraulika siłowa. To technologia, która potrafi przenieść ogromną moc w kompaktowej formie, a przy tym daje bardzo dobrą kontrolę ruchu. W praktyce oznacza mniej kompromisów w projektowaniu maszyn, większą powtarzalność procesów i – co dla utrzymania ruchu kluczowe – możliwość szybkiej diagnostyki, modernizacji oraz serwisu.

Przeczytaj również: Paleciaki elektryczne a wydajność transportu wewnętrznego – co musisz wiedzieć?

Poniżej znajdziesz zasady działania, elementy układu, typowe zastosowania przemysłowe oraz wskazówki, które realnie pomagają ograniczać awarie i przestoje.

Przeczytaj również: Dlaczego warto zorganizować konferencje na Mazurach? Kluczowe atuty regionu

Dlaczego układy hydrauliczne potrafią „zwielokrotnić” siłę

Fundamentem jest prawo Pascala: ciśnienie wywierane na ciecz zamkniętą w układzie rozchodzi się równomiernie we wszystkich kierunkach. Brzmi akademicko, ale w maszynie działa to bardzo konkretnie. Jeśli na mały tłok działa niewielka siła, to wytworzone ciśnienie „idzie” dalej przewodami i może zadziałać na tłok o większej powierzchni. Efekt? Na wyjściu otrzymujesz znacznie większą siłę.

Przeczytaj również: Jakie korzyści niesie ze sobą regularna kontrola stanu technicznego drukarek?

W praktyce przemysłowej to jeden z powodów, dla których hydraulika wygrywa tam, gdzie liczy się kompaktowość i duża moc: prasy, linie do formowania, urządzenia do zacisku, podnośniki, układy docisku i pozycjonowania. Operator mówi: „Daj mi jeszcze 10% siły”, a inżynier odpowiada: „Da się – sprawdźmy ciśnienie robocze, charakterystykę pompy i zabezpieczenia”.

Trzeba też pamiętać o drugiej stronie medalu: skoro system pracuje pod wysokim ciśnieniem, to rośnie znaczenie jakości komponentów, szczelności, filtracji oraz poprawnego doboru przewodów. Tu nie ma miejsca na przypadek, bo drobny błąd może skończyć się przegrzewaniem oleju, spadkiem wydajności albo uszkodzeniem uszczelnień.

Jak wygląda droga energii: od silnika do siłownika

Każdy układ realizuje prosty schemat: przekształcenie energii mechanicznej w energię ciśnienia i z powrotem w ruch. Silnik elektryczny (albo spalinowy) napędza pompę. Pompa hydrauliczna nie „tworzy ciśnienia” sama w sobie – ona generuje przepływ, a ciśnienie powstaje dopiero wtedy, gdy przepływ napotyka opór (np. obciążony siłownik, dławienie na zaworze, ograniczenie przepływu).

Dalej olej trafia na elementy sterujące: zawory, rozdzielacze, regulatory. To one decydują, czy tłok ma się wysuwać, chować, zatrzymać, poruszać wolniej lub szybciej. Na końcu łańcucha stoi element wykonawczy: siłowniki hydrauliczne (ruch liniowy) albo silniki hydrauliczne (ruch obrotowy).

W dobrze zaprojektowanym układzie równie ważne jak „moc” są drobiazgi: stabilność ciśnienia, szybkość reakcji, tłumienie drgań, chłodzenie i czystość medium. To one decydują o tym, czy maszyna pracuje równo przez lata, czy zaczyna „szarpać” po kilku miesiącach.

Najważniejsze elementy układu hydrauliki siłowej i ich rola

Żeby układ pracował przewidywalnie, potrzebuje kilku grup komponentów, które muszą do siebie pasować parametrami. W uproszczeniu: jedna część wytwarza przepływ, druga steruje, trzecia wykonuje pracę, a czwarta dba o bezpieczeństwo i trwałość.

• Pompa hydrauliczna – dobiera się ją do wydatku (l/min), wymaganego ciśnienia, charakteru pracy (ciągła/impulsowa) i rodzaju sterowania.
• Zawory hydrauliczne – sterują przepływem, ciśnieniem i kierunkiem. Odpowiadają też za zabezpieczenia (np. przed przekroczeniem ciśnienia nastawionego).
• Rozdzielacz hydrauliczny – przełącza kierunek przepływu, czyli praktycznie „mówi” siłownikowi: wysuw, powrót, stop.
• Siłowniki hydrauliczne i silniki hydrauliczne – wykonują pracę. Siłownik daje duże siły liniowe, silnik – moment obrotowy.
• Węże hydrauliczne i rurociągi – przenoszą medium pod ciśnieniem. Dobór średnicy i klasy ciśnieniowej wpływa na spadki ciśnienia, nagrzewanie i dynamikę.
• Olej hydrauliczny – pełni rolę medium roboczego, ale też smaruje i pomaga odprowadzać ciepło. Jego dobór i czystość mają bezpośredni wpływ na żywotność zaworów i pomp.

Przykład z codziennej praktyki: układ teoretycznie ma „dobrą pompę”, ale operator zgłasza wolną pracę siłownika. Przyczyną bywa nie pompa, tylko źle dobrany przewód (za mała średnica), dławienie na zaworze, zbyt lepki olej w niskiej temperaturze albo filtr o za dużym oporze przepływu. Hydraulika uczy pokory: objaw jest jeden, a przyczyn może być kilka.

Medium robocze, temperatura i czystość: trzy parametry, które robią różnicę

W teorii olej jest „nieściśliwy”, w praktyce każdy układ cierpi, gdy w medium pojawia się powietrze, woda albo zanieczyszczenia. Olej hydrauliczny przenosi energię, ale też smaruje precyzyjne pary trące w pompach i zaworach. Jeśli olej traci właściwości, rośnie tarcie, temperatura i zużycie, a kończy się zwykle na kosztownym remoncie.

Temperatura to kolejny cichy zabójca. Zbyt wysoka powoduje spadek lepkości i gorsze smarowanie, przyspiesza starzenie oleju i degradację uszczelnień. Zbyt niska utrudnia rozruch, zwiększa spadki ciśnienia i potrafi „zamulić” sterowanie. Dlatego projektując układ, dobiera się nie tylko pompę i siłownik, ale też sposób chłodzenia/ogrzewania oraz filtrację pod realne warunki pracy.

W wielu aplikacjach stosuje się także media ognioodporne (np. mieszaniny wody i glikolu), zwłaszcza tam, gdzie ryzyko pożaru jest większe. To zmienia wymagania wobec uszczelnień i komponentów, więc nie warto robić „podmiany 1:1” bez weryfikacji.

Precyzyjne sterowanie napędów: od prostych zaworów do elektrohydrauliki

Jeśli celem jest tylko „wysuń – schowaj”, wystarczy klasyczny rozdzielacz i zawór przelewowy. Ale przemysł coraz częściej wymaga płynnej regulacji prędkości, kontroli siły docisku, stabilnego pozycjonowania i powtarzalności cyklu. Tutaj wchodzi automatyka przemysłowa i rozwiązania elektrohydrauliczne.

W praktyce oznacza to czujniki ciśnienia, przetworniki położenia, zawory proporcjonalne lub serwozawory oraz sterownik PLC. Operator mówi: „Ustaw mi docisk na 18 kN i utrzymaj go przez 12 sekund”, a układ realizuje to automatycznie, bez „czucia ręką” na dźwigni.

Warto jednak podkreślić: precyzja sterowania nie bierze się wyłącznie z elektroniki. Układ musi być mechanicznie poprawny: właściwe średnice przewodów, odpowiednia filtracja, brak powietrza w instalacji, stabilna temperatura. Inaczej nawet najlepszy zawór proporcjonalny będzie reagował z opóźnieniem lub niestabilnie.

Zastosowania przemysłowe hydrauliki siłowej: gdzie ma przewagę

Zastosowania hydrauliki siłowej w przemyśle obejmują zarówno ciężkie, jak i bardzo precyzyjne procesy. Technologia sprawdza się tam, gdzie potrzeba dużej siły, odporności na przeciążenia i elastyczności w zabudowie. W porównaniu do czysto mechanicznych rozwiązań łatwiej przenieść napęd na odległość, a w porównaniu do elektrycznych – uzyskać bardzo wysoką moc przy rozsądnych gabarytach.

Typowe obszary użycia to m.in. prasy i urządzenia formujące, linie produkcyjne z dociskiem, maszyny specjalne, systemy podnoszenia i pozycjonowania, układy zaciskowe oraz napędy w przemyśle metalowym i maszynowym. Hydraulika jest też częsta w modernizacjach: tam, gdzie istniejąca mechanika nie daje się już sensownie rozbudować, a trzeba podnieść wydajność lub bezpieczeństwo.

W realnym świecie przewagę widać podczas awarii. Gdy w maszynie mechanicznej „siada” przekładnia, remont bywa długi. W hydraulice często da się zawęzić problem do konkretnego modułu: zaworu, pompy, siłownika lub zasilacza. Oczywiście pod warunkiem, że układ jest dobrze zaprojektowany i ktoś zadbał o diagnostykę.

Zasilacze i siłowniki na zamówienie: kiedy standard nie wystarcza

W wielu zakładach pojawia się ten sam scenariusz: maszyna jest starsza, dokumentacja niepełna, a potrzebny jest nowy siłownik lub modernizacja zasilania. Standard katalogowy nie pasuje długością, mocowaniem, skokiem, rodzajem uszczelnień albo warunkami pracy. I wtedy wchodzi temat: siłowniki hydrauliczne na zamówienie oraz zasilacze hydrauliczne producent, który potrafi zrobić rozwiązanie „pod aplikację”, a nie „pod półkę”.

Dobry projekt zaczyna się od pytań: jakie obciążenia, jakie czasy cyklu, jaka precyzja pozycjonowania, jaka temperatura i środowisko (pył, wilgoć, chemia). Potem przychodzi czas na dobór średnic tłoka i tłoczyska, rodzaju prowadzenia, uszczelnień oraz zabezpieczeń. Zasilacz to z kolei nie tylko pompa i zbiornik. To także filtracja, chłodzenie, armatura bezpieczeństwa, logika sterowania i ergonomia serwisowa.

Jeśli do tego dołożysz własne zaplecze produkcyjne, takie jak obróbka skrawaniem Kielce (toczenie, frezowanie, szlifowanie, honowanie), można szybciej wykonać elementy niestandardowe, wprowadzić korekty po testach i domknąć projekt bez „krążenia” po podwykonawcach. Dla zakładu oznacza to mniej ryzyka i krótszy czas wdrożenia.

Konserwacja, diagnostyka i remonty: jak ograniczyć przestoje maszyn

W utrzymaniu ruchu liczy się powtarzalny proces: szybkie wykrycie objawu, poprawna diagnoza i skuteczne usunięcie przyczyny. W hydraulice wiele awarii zaczyna się od drobiazgów: mikronieszczelności, spadku jakości oleju, zapowietrzenia, wzrostu temperatury albo zanieczyszczonych filtrów. Potem pojawiają się objawy: hałas pompy, „pływanie” siłownika, spadek siły, niestabilna prędkość.

Podstawowe działania eksploatacyjne są proste, ale muszą być robione konsekwentnie: kontrola stanu cieczy, obserwacja temperatury, eliminacja powietrza z układu, sprawdzanie szczelności i odpowietrzenie pompy po wymianie. To nie są czynności „na oko”. Dobra praktyka opiera się o harmonogram i pomiary, bo układ potrafi pracować poprawnie jeszcze długo po tym, jak olej przestaje spełniać wymagania.

Gdy awaria już wystąpi, znaczenie ma czas reakcji i dostęp do części. Dlatego rośnie rola partnerów, którzy łączą projekt, produkcję i serwis – od diagnozy, przez remonty hydrauliki siłowej, aż po modernizację układu. Często opłaca się nie tylko naprawić, ale też usprawnić: poprawić filtrację, dodać czujniki, zoptymalizować sterowanie, ograniczyć straty energii.

Centralne smarowanie jako wsparcie niezawodności: gdzie pasuje SKF

Hydraulika siłowa zwykle pracuje w środowisku, gdzie mechanika wykonuje ciężką robotę: prowadnice, łożyska, przeguby, wózki, elementy ślizgowe. Nawet jeśli układ hydrauliczny jest idealny, to brak smarowania potrafi zatrzymać całą linię. Dlatego w wielu zakładach wdraża się centralne smarowanie SKF – systemy, które automatycznie dozują środek smarny w odpowiednie punkty, w odpowiednim czasie.

Efekt bywa bardzo praktyczny: mniej awarii wynikających z „zapomnianego” smarowania, mniej zużycia, stabilniejsza praca maszyny i łatwiejsza kontrola. Dla kierownika produkcji to często argument biznesowy, nie tylko techniczny: spada ryzyko nieplanowanych przestojów, a przeglądy stają się bardziej przewidywalne.

Projektowanie i wdrożenie w praktyce: czego oczekiwać od partnera technicznego

W przemyśle liczy się nie tylko to, czy układ „działa”, ale czy działa bezpiecznie, powtarzalnie i serwisowalnie. Dlatego projektowanie układów hydraulicznych powinno obejmować dobór komponentów, obliczenia i schematy, ale też logikę diagnostyki, zabezpieczenia, dostęp do elementów serwisowych oraz plan utrzymania.

Jeśli firma ma własne biuro projektowe, produkcję i serwis, łatwiej dopiąć całość: od koncepcji, przez wykonanie zasilacza i siłowników, po uruchomienie oraz wsparcie po wdrożeniu. Dla zakładów z regionu ważne jest też zaplecze lokalne – fraza hydraulika siłowa Kielce nie jest tylko hasłem SEO, ale realnym skrótem myślowym: szybki dojazd, krótszy czas diagnozy, sprawniejsza regeneracja. A przy obsłudze krajowej i międzynarodowej liczy się spójny standard pracy, dokumentacja i jakość wykonania.

Jeśli chcesz podejść do tematu od strony praktycznej – od projektu, przez wykonanie, po serwis – punktem startu może być strona Hydraulika siłowa, gdzie łatwiej dobrać właściwą ścieżkę: modernizacja, naprawa, zasilacz, siłownik czy integracja z automatyką.
